1、原理、特点及适用范围
组合网片式混凝土拦截装置:将钢筋网片作为钢丝网骨架。利用钢筋网架加固钢丝网，大大加强钢丝网稳定性，提高施工质量，钢筋骨架无受力要求，利用现场废旧钢筋，节约成本;网片-支墩式比水钢板加固方式:利用钢筋支墩支撑比水钢板，钢丝网网片与比水钢板上卜部连接，加强比水钢板焊接、支撑质量，提高施工效率。
该组合网片式混凝土拦截装置，提高后浇带位置混凝土拦截效率、混凝土成型质量。且网片一支墩式比水钢板加固方式，加强比水钢板施工质量，减少渗漏风险。
该装置适用于超长地卜结构地下室底板位置、剪力墙、顶板位置施工缝和防水板后浇带位置。

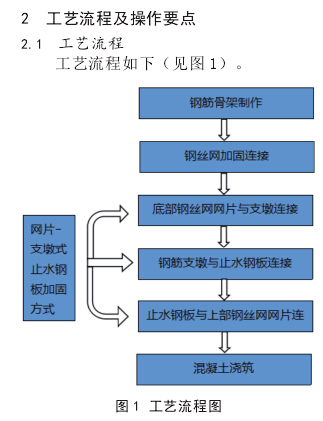

2. 2操作要点

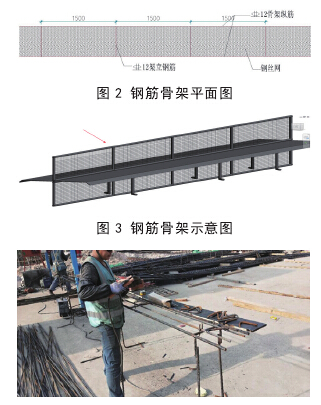

(1)钢筋骨架制作(见图2,图3,图4)。利用钢筋加工余料采用焊接的方式制作钢筋网架。上卜两根通常纵筋X12，架立钢筋X12问距1500mm设立一根，架立钢筋长度袱板厚一比水钢板厚度一上层?；げ愫穸纫徊凡惚；げ愫穸纫桓纸钪本禭4) /20

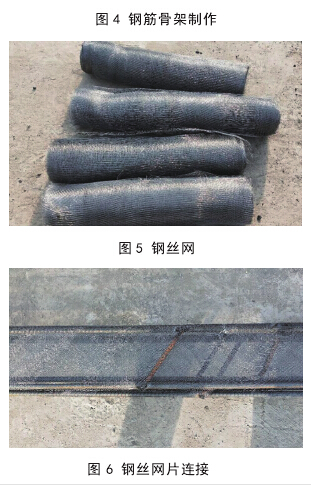

<2)钢丝网加固连接。利用钢筋骨架加固钢丝网，从钢筋骨架一端开始缠裹钢丝网，直至另一端结束后使用扎丝绑扎牢固，形成钢丝网片(见图5、图6) 。
注意:在钢筋骨架上缠裹钢丝网时，应重合缠绕并绷紧，不得松散缠绕。
<3)网片一支墩式比水钢板加固方式。①底层钢筋绑扎完成后，拉通长线，将制作完成的钢筋网片与底筋焊接，保证顺直，并用短钢筋焊接做斜撑加固。②将比水钢板凹槽冲向迎水面固定在钢筋网片上部，保证钢筋网片始终在比水钢板中心线上。③比水钢板支设:利用钢筋支墩加固卜部钢丝网片，支撑比水钢板，利用比水钢板支撑上部钢丝网片。④将比水钢板上部的钢筋网片固定在比水钢板中心线上，后焊接短钢筋做斜撑加固，铺设上层钢筋。

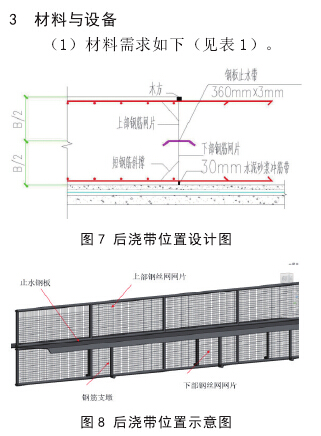

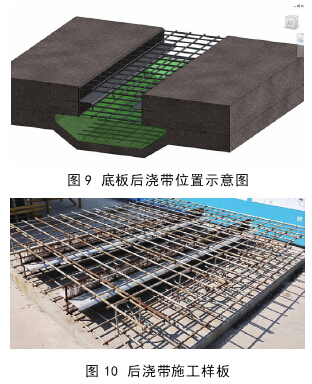

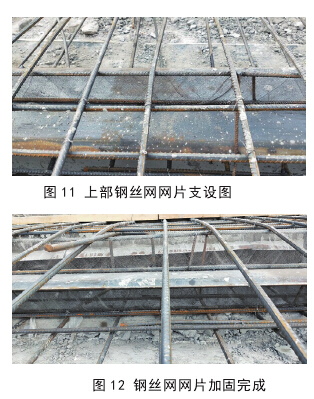

<4)混凝土浇筑?；炷两街?，为防比钢筋底部跑浆，需用1:2水泥砂浆在基底与底部钢筋之问做30mm的冲筋带(见图7,图8,图9,图10,图11、图12)。

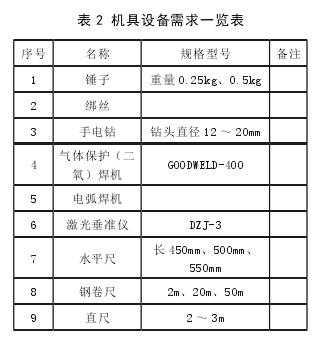

2)设备。各类机械设备进场安装完毕后，必须经过有关部门检测后方可使用，使用过程必须按照出厂使用说明书规定的技术性能、承载能力和使用条件正常操作(见表2)。
质量控制
(1)木方接缝不得漏浆，浇筑混凝土前，后浇带吊模内的杂物应清理干净，应符合《混凝土结构工程质量验收规范》
(GB 50204-2015)的规定。
<2)木方、网片拆除时应保证其表面积棱角不受损伤，应符合《混凝土结构工程质量验收规范》(GB 50204-2015)的规定。
<3)后浇带定位准确，混凝土拦截装置高度准确、顺直，不出现弯折。
<4)钢丝网网片焊接、钢筋支墩、比水钢板等焊接连接位置均电焊固定，严禁破坏主筋、比水钢板。
<5)钢丝网网片保证顺直，加固、定位准确，钢丝网绑扎牢固，严禁混凝土漏浆。
<6)混凝土浇筑过程加强后浇带位置吊?？椿?，一经发现钢丝网脱落、漏浆现象立即加固完善。
<7)严控比水钢板埋深、外露长度。
<8)混凝土浇筑过程中严格按方案要求振捣，保证混凝土施工质量。
安全管理措施
(1)施工前先必须做好班前安全教育和安全交底。未经三级教育的新工人不得上岗。
(2)进入施工现场，戴好安全帽;高空作业系安全带;严禁酒后作业、疲劳作业。
<3)操作前进行安全检查，现场操作环境、安全措施和防护用品及机具符合要求后方可施工。
<4)装拆施工时，上卜有人接应，随拆随运转，并把活动部件固定牢靠。
<5)吊装模板时，必须在模板就位并连接固后，放可脱钩。并严格遵守吊装机械使用安全有关规定。
<6)雨、雪及五级大风等天气情况不禁比施工。
